脱硫脱硝非金属补偿器

产品名称:非金属补偿器(非金属膨胀节) 公称通径:圆形:DN200~DN7000(mm) 矩形:任意尺寸 设计压力:≤±300KPa 设计温度:≤1300℃ 连接形式:法兰/ 焊接 补 偿 量:轴向±300 横向±200(mm) 结构形式:外压边型
订购热线:400-626-6607





非金属补偿器(非金属膨胀节) 结构示意图

非金属补偿器(非金属膨胀节)

产品名称:非金属补偿器(非金属膨胀节)

公称通径:圆形DN100~DN8000(mm)矩形任意尺寸

设计压力:≤±300KPa 设计温度:≤1300℃
连接形式:法兰/ 焊接 补 偿 量:轴向±200  横向±200(mm)
非金属膨胀节圈带

非金属补偿器(非金属膨胀节)蒙皮/圈带材:硅橡胶覆合玻璃布、氟橡胶涂层玻璃布、聚四氟乙烯压膜玻璃布、三元乙丙胶涂层玻璃布、丁睛橡胶涂层玻璃布、聚四氟乙烯薄膜等单层或多层复合材料、陶瓷纤维防火布、硅酸铝棉、不锈钢丝纤维布、玻璃纤维布等。

欢迎来电订购非金属膨胀节蒙皮/圈带:0523-88013716


  产品介绍:
    非金属补偿器是由柔性补偿件、法兰或者接管、保温隔热材料及螺栓拉杆等构成,可以在较小的尺寸范围内提供较大的轴向、角向和侧向位移。特性是
无反推力,主体材料为玻璃纤维织物及其涂覆制品,无力的传递。使用非金属补偿器可简化设计,避免使用大的支架,节省大量的材料和劳动力。继而起到消声减震(纤维织物和保温棉本身具有吸声减震的作用,能有效地减少锅炉、风机等系统的噪声和震动)的作用。同时具备优良的耐高温、耐腐蚀和密封性能,采用有机硅、氟等高分子材料涂覆处理,具有优良的耐高温、耐腐蚀和密封性能。安装维修方便。

  非金属补偿器(非金属膨胀节)性能特点:
   非金属补偿器主要由柔性补偿件(非金属材料)、两端连接件(法兰或端管)、调整件(螺纹拉杆)及保温隔热材料组成。主要用于输送粉尘、气体、烟气、煤气及其它气体的管道系统因温度变化、机械振动及基础下沉所引起的位移补偿。
    •  补偿热膨胀: 非金属补偿器(非金属膨胀节)可以在较小的尺寸范围内提供较大的多维方向补偿。

•  补偿安装误差: 由于管道连接中,系统误差在所难免,非金属补偿器(非金属膨胀节)可以较好地消除安装误差。

•  消声隔震: 纤维织物、保温棉本身具有吸声、隔绝震动传递的功能,能有效地减小锅炉、风机等系统的噪声和震动。

•  无反推力: 由于主体材料为纤维织物,无力的传递。用非金属膨胀节可简化设计。

•  密封性能好: 在各种介质作用下,具有良好的密封性。安装维修方便。

非金属补偿器应用

 非金属补偿器(非金属膨胀节)应用范围:
 •燃气轮机排气管道,风机进出口
 •脱硫系统,脱硝系统
 •各种工业的烟风道、排气系统
 •燃煤锅炉、循环硫化床锅炉以及余热锅炉的烟风道
水泥厂炉窑系统

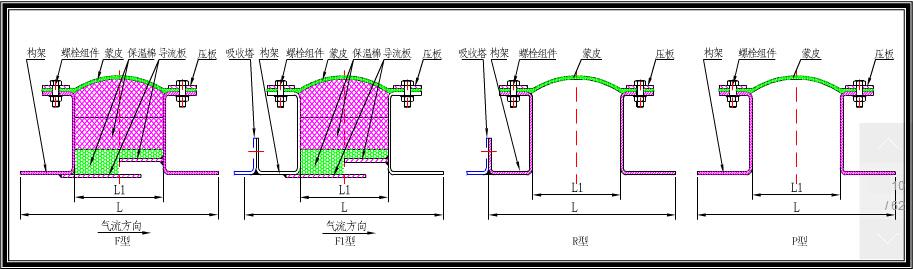

非金属补偿器(非金属膨胀节)常用的六种结构型式



  脱硫脱硝非金属膨胀节常用结构型式:

脱硝非金属膨胀节结构



非金属补偿器(非金属膨胀节)技术参数

补偿段长度(h/mm)  100 200  250

300

 350  400  450  500  550  600  650  700  800  900
补偿量
(mm )
轴向位移(x/mm )  -30
+15
 -50
+20
 -75
+30
 -85
+36
 -105
+45
 -125
+45
-130
+50

 -140
+55
 -165
+58
 -175
+62
 -195
+66
 -205
+70
 -225
+74
 -240
+80
横向位移(y/mm )  ±10  ±15  ±25  ±30  ±45  ±50  ±60  ±68  ±70  ±73  ±75  ±80  ±85  ±90
工作温度
(t
℃)

a100-200,b200-300,c300-450,d450-500,e500-600,f600-700,
g700-1000

工作压力
 P
Kpa
±10±300,如用户要求,超范围压力,可另行设计。
流速 ab v815
cd v820



实物图片

脱硫防腐非金属膨胀节

脱硫防腐非金属膨胀节

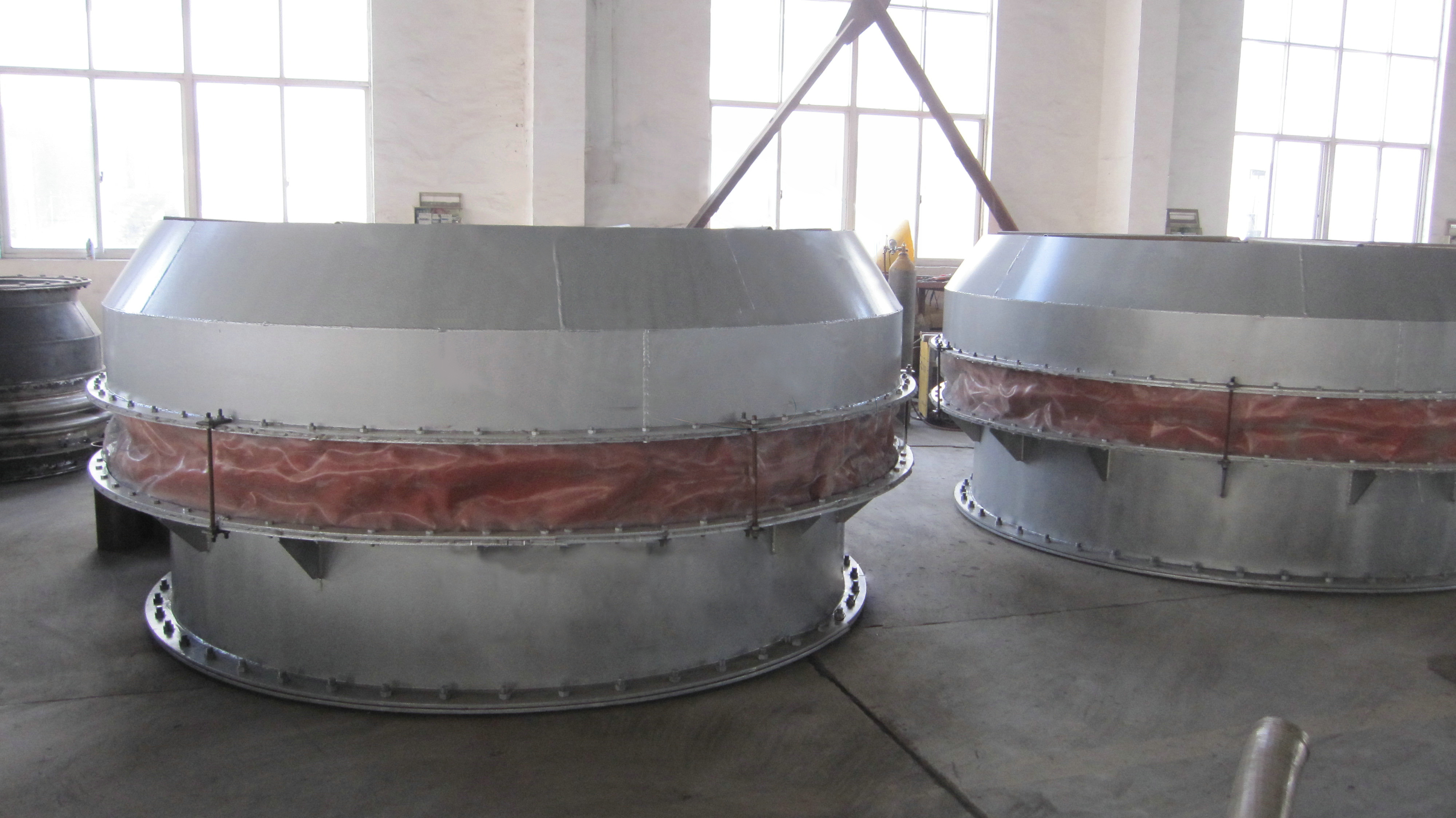

水泥厂圆形非金属膨胀节

水泥厂圆形非金属膨胀节

法兰连接非金属膨胀节

法兰连接非金属膨胀节

风机软连接

风机进出口非金属膨胀节

脱硝高温非金属膨胀节

脱硝高温非金属膨胀节

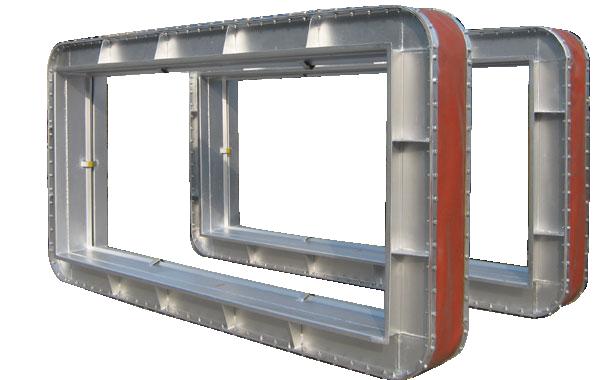

高温矩形非金属膨胀节

1000℃高温矩形非金属膨胀节

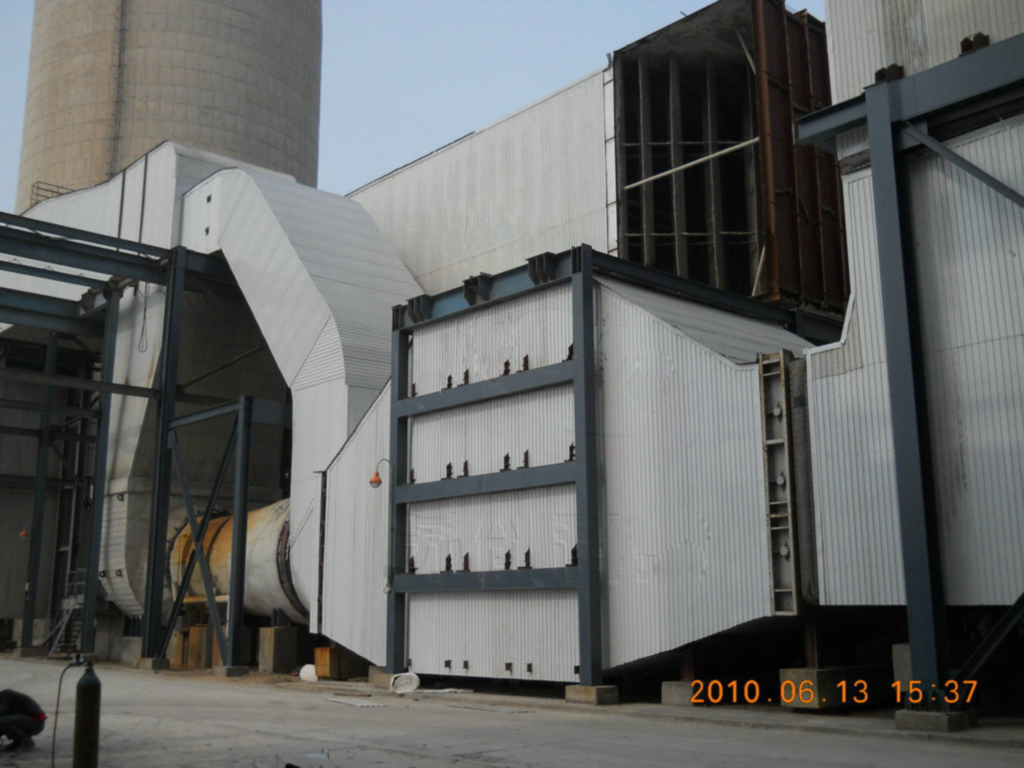

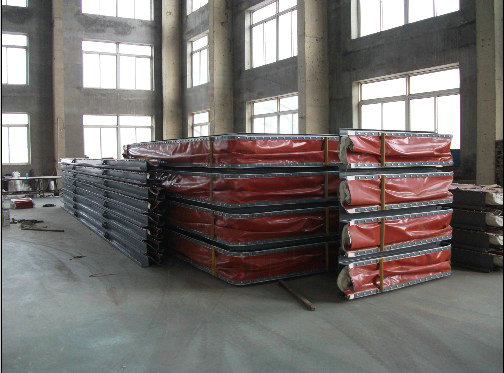

电厂用非金属补偿器

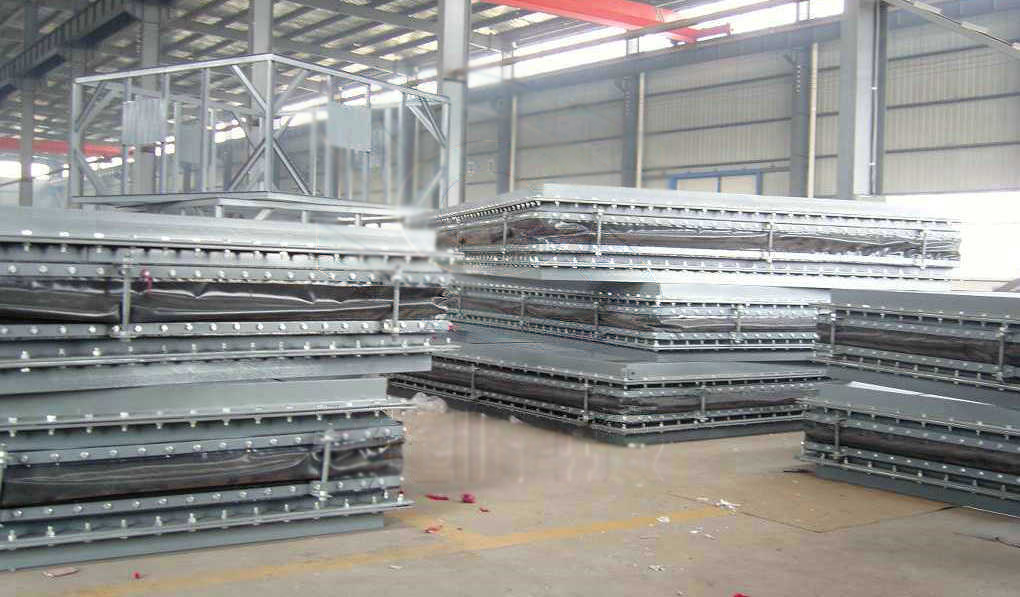

超长非金属织物补偿器

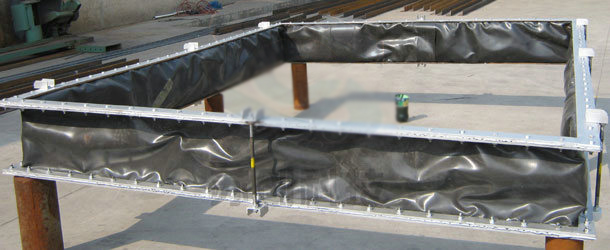

脱硝非金属膨胀节

超宽非金属织物补偿器

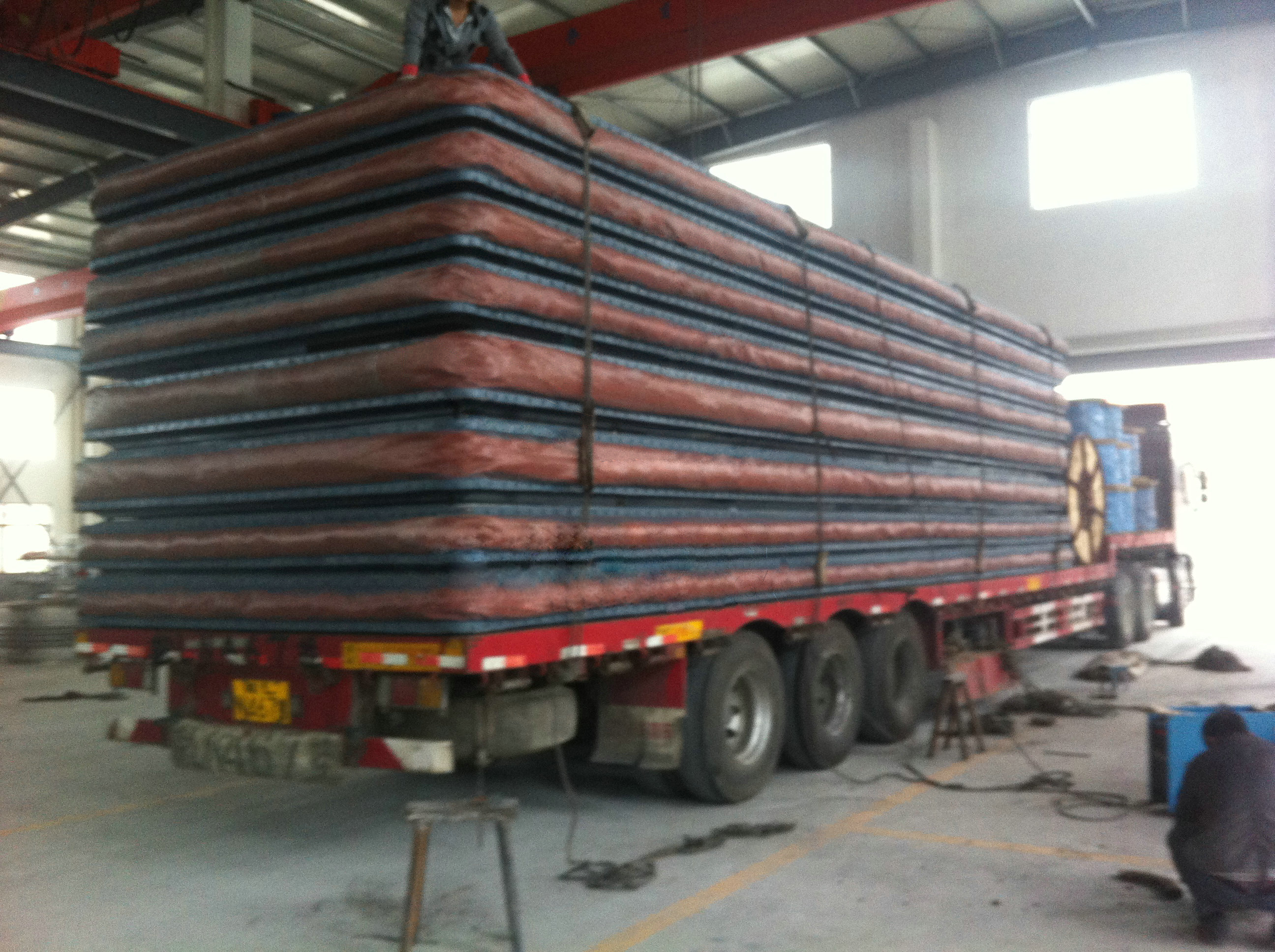

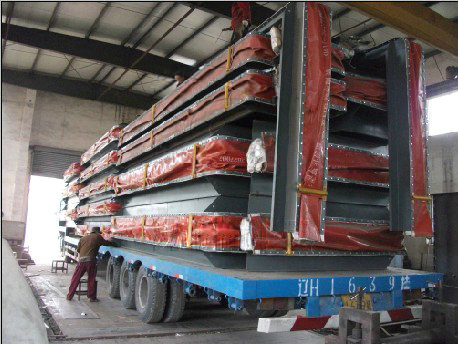

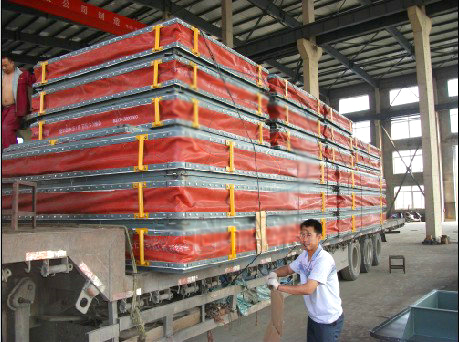

非金属膨胀节装车

非金属膨胀节装运

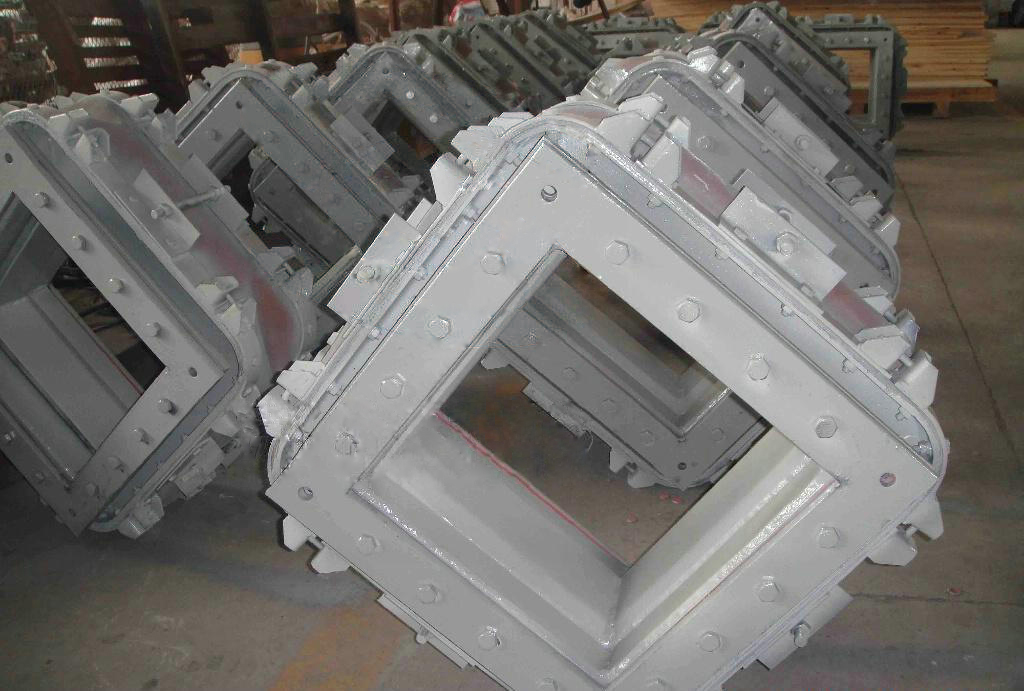

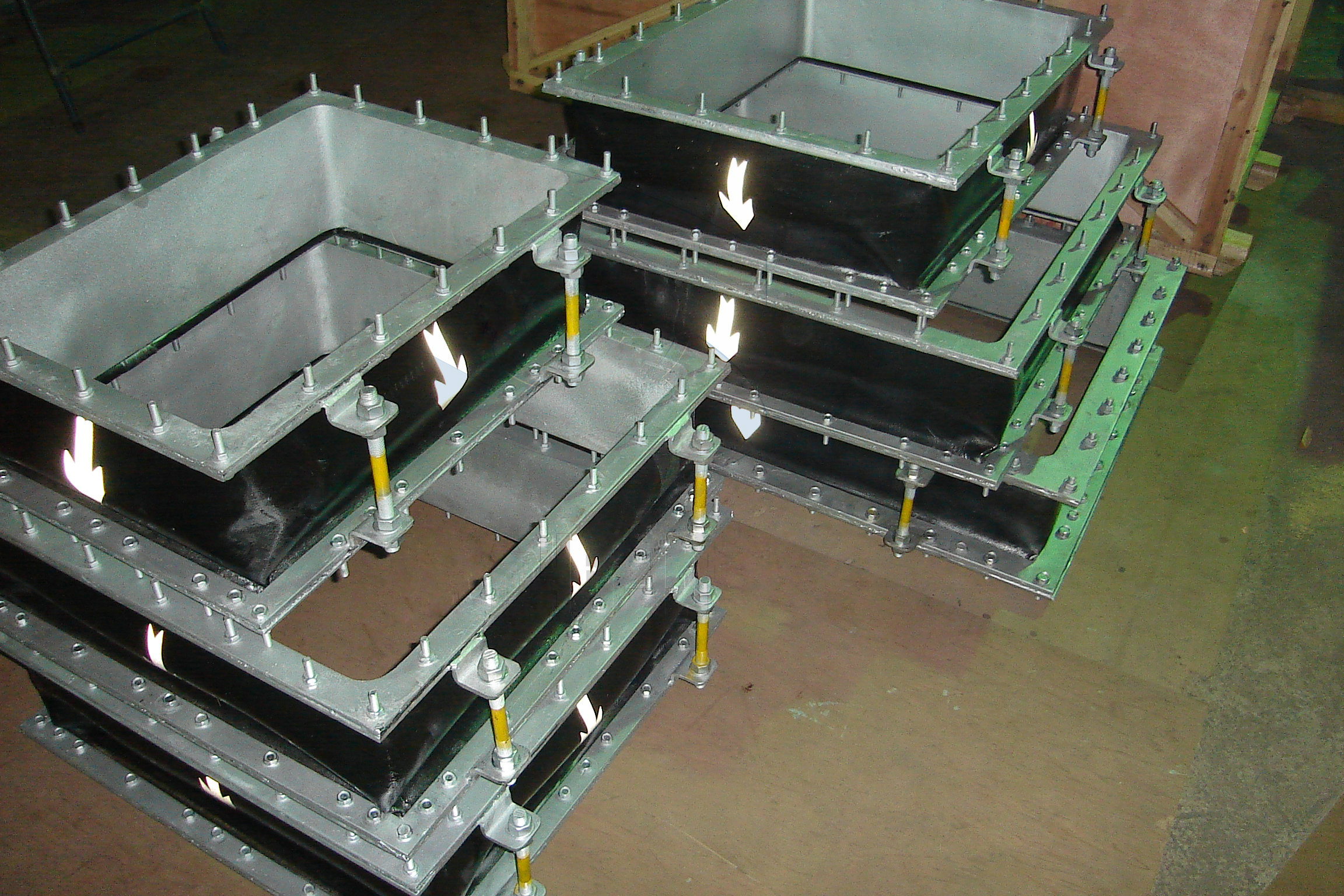

耐酸碱非金属补偿器
耐酸碱非金属补偿器

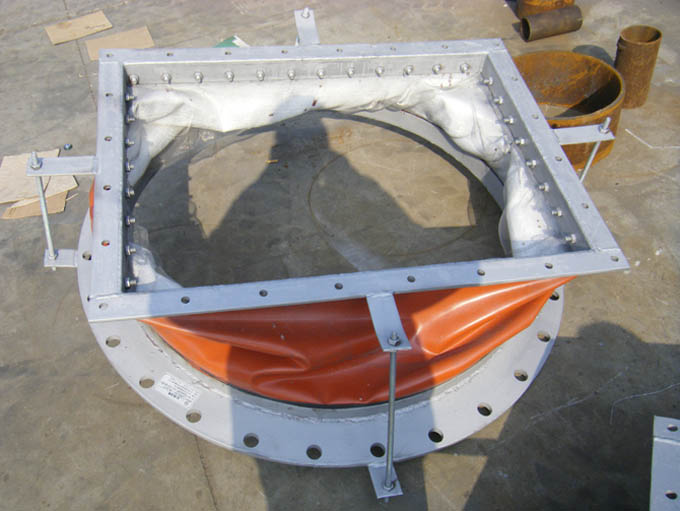

特殊形状非金属织物补偿器

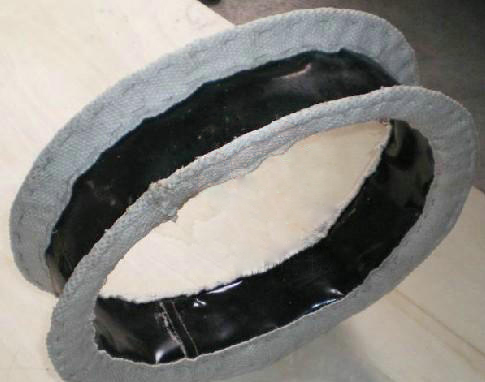

翻边蒙皮

翻边非金属膨胀节圈带



 公司生产的非金属膨胀节的已广泛应用于:

1、燃煤发电厂的烟道系列产品,空气予热器膨胀节;除尘器膨胀节;一、二次风机系统膨胀节;磨煤机膨胀节;引送风机膨胀节及炉底除渣装置膨胀节等。

2、燃煤电厂脱流系列产品,脱硫系统的非金属膨胀节独具特色,我公司在此项业务上有领先的优势,同时承接电厂脱硫、脱硝膨胀节维修更换工程

3、燃机电厂系列产品,燃机出口、档板入口、档板出口、余热锅炉系统。

4、石化系列产品,炼油系统膨胀节、乙烯系统膨胀节、丙烯系统膨胀节。

5、水泥厂炉窑系统系列产品

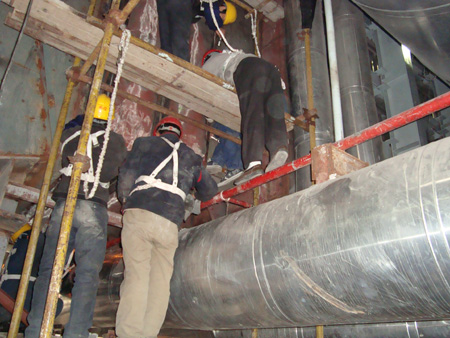

非金属膨胀节安装 电厂膨胀节维修
非金属膨胀节更换 非金属膨胀节维修
