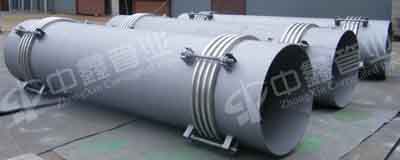

自由复式型补偿器

产品分类：复式轴向型补偿器
产品名称：横向小拉杆波纹管膨胀节
公称通径：DN100～DN1600（mm）
设计压力：0.1～2.5 （Mpa）
连接方式：法兰/ 焊接
执行标准：GB/T12777-2008
材质： SUS304, SUS321, SUS316L

订购热线：15961098088

产品详情

产品简介
横向小拉杆波纹管膨胀节是由中间管连接的两个几何参数和波数相同的波纹管及小拉杆、端板组成的挠性部件。我公司生产的横向小拉杆波纹膨胀节采用高美国EJMA标准优化设计，具有柔性好、耐腐蚀、耐高温、耐磨损和疲劳寿命长的特点，可吸收管道的轴向、横向及角向位移。已为国内外多家大型水泥厂、钢厂、电厂、化工厂等重点行业企业配套，产品质量稳定可靠。

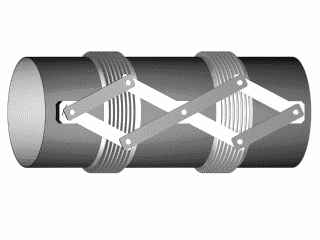

横向位移是波纹管一端和另外一端纵轴垂直方向上的相对位移。单式波纹管可以有横向位移，但是位移量是很小的。一个很好的解决方法是如图2那样采取复式波纹管。结果是横向位移补偿量增大并且作用力减小，如下图

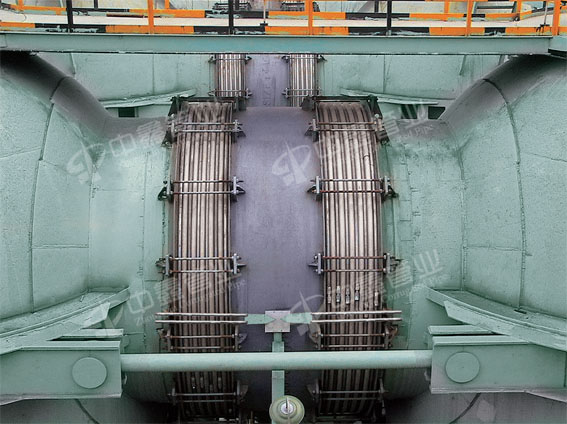

横向小拉杆波纹管膨胀节的应用范围：广泛用于电厂、水厂、污水处理设备厂、化工厂和水泥厂等,产品应用举例：
