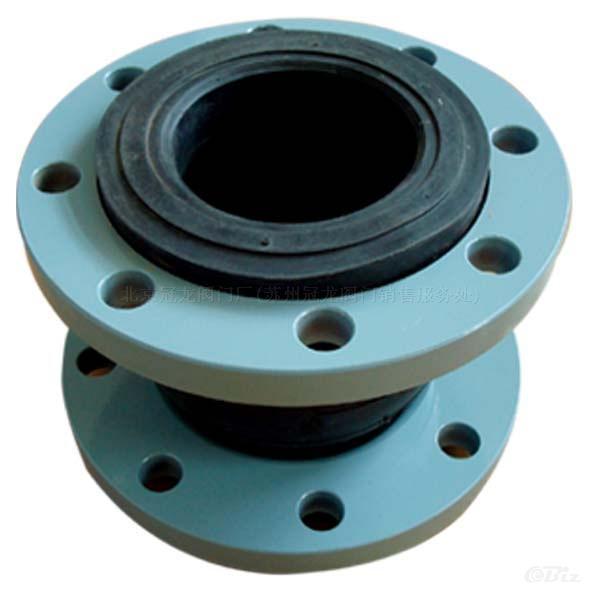

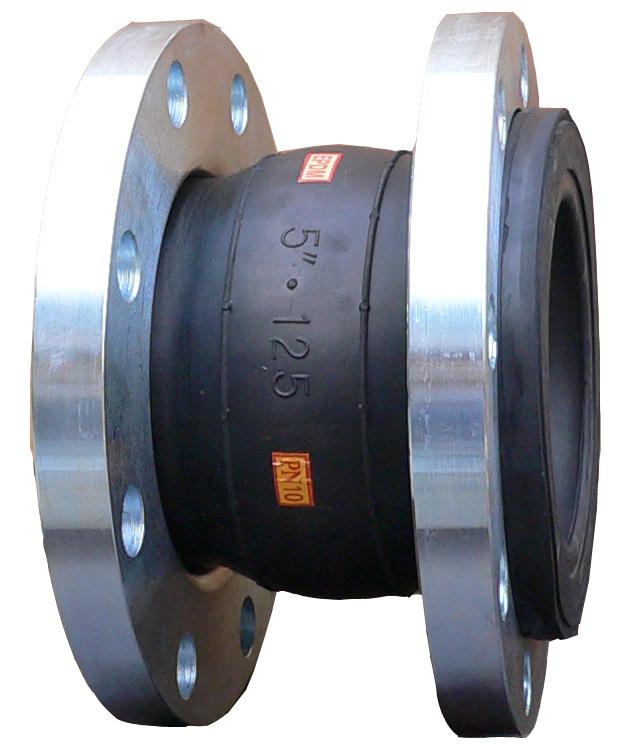

单球橡胶膨胀节

产品分类: 单球橡胶膨胀节
产品名称:橡胶膨胀节
公称通径:DN30-DN1200(mm)
设计压力:0.1~2.5 (Mpa)
设计温度:-15℃~115℃
连接方式:法兰连接
材    质:EPDM、NR、NBR、NEOPRENE
订购热线:400-626-6607





可曲挠橡胶接头又称作减振器、管道减震器、避震喉、柔性橡胶接头、橡胶软连接,软接头等。可曲挠单球橡胶接头是金属管道的柔性联接器,由内胶层、锦纶帘子布增强、外胶层复合的橡胶球体和松套金属法兰组成。现引进国外先进生产工艺,制作过程中内层受到高压力,锦纶帘子布和胶层得到更好的结合,比普通型可曲挠橡胶接头的工作压力更高,质量更好。它的特点是内胶层混然一体,光洁无缝痕,标签采用硫化工艺,与产品结合在一起。具有耐压高、弹性好、位移量大、平衡管道偏差、吸收振动、降低噪音效果好、安装方便等特点。

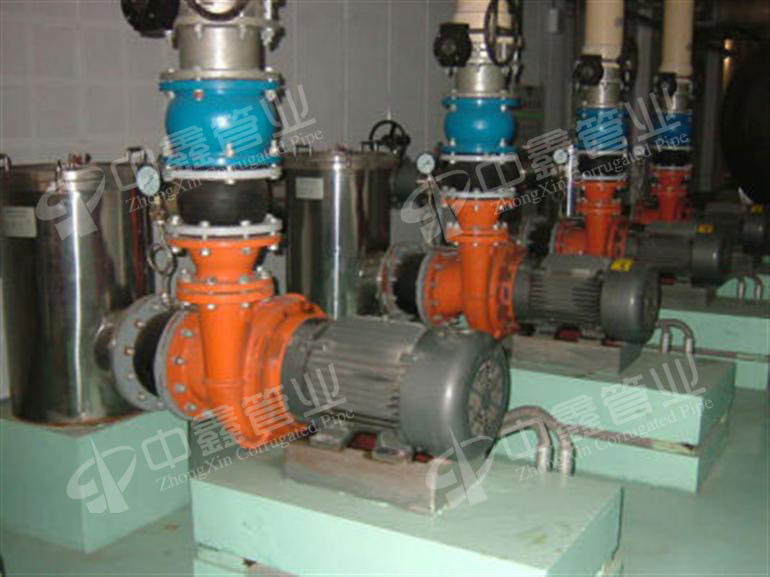

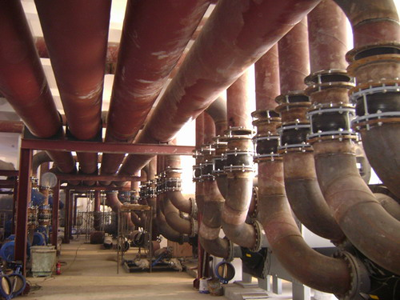

可曲挠橡胶接头可广泛用于供水排水、循环水、暖通空调、消防、造纸、制药、石油化工、船舶、水泵、压缩机、风机等管道系统。普通型用于输送-15℃~115℃的空气、压缩空气、水、海水、油、酸、碱等。特殊型用于输送-30℃~250℃以上的上述介质或油、浓酸浓碱、固态物料。
可曲挠橡胶接头性能特点:

1、可曲挠单球橡胶接头可大大降低管道系统的震动和噪声,可根本上解决各类管路的接口位移,轴向伸缩及不同心度等问题。

2、根据材料不同可曲挠单球橡胶接头可制成耐酸、耐碱、耐腐蚀、耐油、耐热等各类品种,适应多种介质和环境。

3、可曲挠单球橡胶接头材料属极性橡胶,密封性好,重量轻,安装维修方便、使用寿命长,但避免与锋利金属器械接触,以免刺破球体。

4、如可曲挠单球橡胶接头架空使用可配弹性支架,安装时螺栓要用对角法上紧。

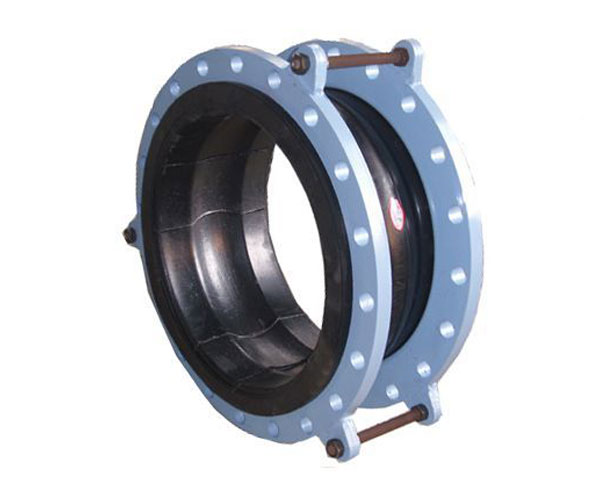

5、如可曲挠单球橡胶接头管路压力过高时,应用极限螺栓将两端法兰连在一起。

单球体可曲挠橡胶接头详细介绍:

单球可曲挠橡胶接头又称作橡胶软连接、管道减震器、避震喉、软接头等。本产品引进国外先进生产工艺,制作过程中内层受到高压力,锦纶帘子布和胶层得到更好的结合,比普通型可曲挠橡胶接头的工作压力更高,质量更好。它的特点是内胶层混然一体,光洁无缝痕,标签采用硫化工艺,与产品结合在一起。 单球体可曲挠橡胶接头,该产品是金属管道的柔性联接器,由内胶层、锦纶帘子布增强、外胶层复合的橡胶球体和松套金属法兰组成。具有耐压高、弹性好、位移量大、平衡管道偏差、吸收振动、降低噪音效果好、安装方便等特点,可广泛用于供水排水、循环水、暖通空调、消防、造纸、制药、石油化工、船舶、水泵、压缩机、风机等管道系统。普通型用于输送-15℃~115℃的空气、压缩空气、水、海水、油、酸、碱等。特殊型用于输送-30℃~250℃以上的上述介质或油、浓酸浓碱、固态物料。
技术条件

项目 型号 JGD-1 JGD-2 JGD-3
工作压力MPa(kgf/cm2) 1(10) 1.6(16) 2.5(25)
爆破压力MPa(kgf/cm2) 2(20) 3(30) 4.5(45)
    度KPa(mm/Hg) 53.3(400) 86.7(650) 100(750)
  用  温  度℃ -15℃~115℃特殊可达-30℃~160℃
  用  介   空气、压缩空气、水、海水、热水、油、酸、碱等。


可曲挠橡胶接头安装数据表

公称通径DN 长度 L mm 法兰厚度 b mm 螺栓数 n 螺栓孔直径
mm
螺栓孔中心
圆直径D1mm
轴向位移mm 横向位移
mm
偏转角度
a1+a2
mm 英寸 伸长 压缩
32 1.25 95 16 4 18 100 6 9 9 15
40 1.5 95 18 4 18 110 6 10 9 15
50 2 105 18 4 18 125 7 10 10 15
65 2.5 115 20 4 18 145 7 13 11 15
80 3 135 20 4 18 160 8 15 12 15
100 4 150 22 8 18 180 10 19 13 15
125 5 165 24 8 18 210 12 19 13 15
150 6 180 24 8 23 240 12 20 14 15
200 8 210 24 8 23 295 16 25 22 15
250 10 230 26 12 23 350 16 25 22 15
300 12 245 28 12 23 400 16 25 22 15
350 14 255 28 16 23 460 16 25 22 15
400 16 255 30 16 25 515 16 25 22 15
450 18 255 30 20 25 565 16 25 22 15
500 20 255 32 20 25 620 16 25 22 15
600 24 260 36 20 30 725 16 25 22 15
700 28 260 36 24 30 840 16 25 22 15
800 32 260 38 24 34 950 16 25 22 15
900 36 260 42 28 34 1050 16 25 22 15
1000 40 260 44 28 34 1160 18 26 24 15
1200 48 260 48 32 41 1380 18 26 24 15
1400 56 350 44 36 34 1560 20 28 26 15
1600 64 350 46 40 34 1760 25 35 30 10
1800 72 350 52 44 41 1970 25 35 30 10
2000 80 420 54 48 48 2180 25 35 30 10
2200 88 400 40 52 48 2390 25 35 30 10
2400 96 400 41 56 48 2600 25 35 30 10
2600 104 450 42 60 54 2810 25 35 30 10
2800 112 450 45 64 54 3020 25 35 30 10
3000 120 450 50 68 54 3220 25 35 30 10
注:1、特殊要求可来函来图定制,法兰按《全国通用给排水标准图集》,其它按HG/T2289-92。
    2、DN350-600(2)型工作压力为1.6MPa,DN32-400(3)型工作压力为2.5MPa。
    3、DN700-DN1200工作压力为1.0MPa,DN1400工作压力为0.6MPa,DN1600-DN1800工作压力为0.4MPa,法兰按0.6MPa选取。DN2000工作压力为0.25MPa,法兰按0.6MPa压力选取。
    4、悬空给水使用DN200以上产品,管道必须有固定支撑或固定托架,否则产品应安装防拉脱装置。
    5、用户使用橡接头,对应法兰应是阀门法兰或符合GB/T9115.1(RF)法兰。
