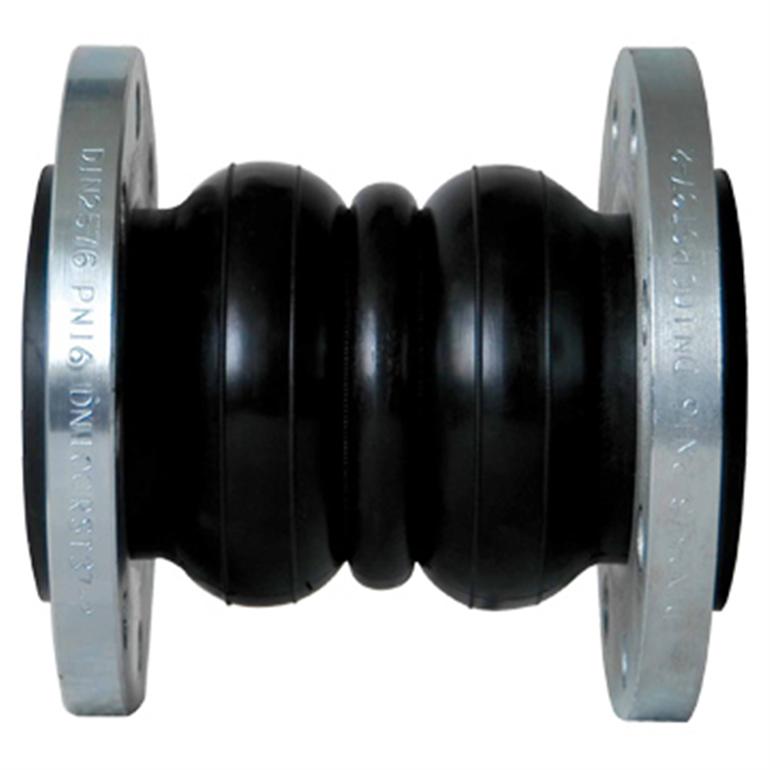

双球橡胶膨胀节

产品分类: 双球橡胶膨胀节
产品名称:橡胶膨胀节
公称通径:DN30-DN1200(mm)
设计压力:0.1~2.5 (Mpa)
设计温度:-15℃~115℃
连接方式:法兰连接
材    质:EPDM、NR、NBR、NEOPRENE
订购热线:400-626-6607





可曲挠双球体橡胶接头是由内胶层、增强层有多层刮胶锦纶帘子布、外胶层复合的橡胶管组成。根据可曲挠橡胶接头所选用介质不同橡胶材质也不同,有天然胶、丁苯胶、丁基胶、丁腈胶、三元乙丙胶、氯丁胶、硅橡胶、氟橡胶等等。分别具有耐热、耐酸、碱、耐腐蚀、耐磨、耐油等功能。可曲挠橡双球体体胶接头具有良好的综合性能,所以它广泛用于化工、建筑、给水、排水、石油、轻重工业、冷冻、卫生、水暖、消防、电力等基础工程。
双球体可曲挠橡胶接头——JGD-A型
注: 1.如介质为油,腐蚀性物质,工作环境温度有特殊要求,订货时须说明。
     2.法兰连接符合BG4216.3~4216.5标准,下为附表。

项目 公称通径DNmm 200~300(8-12″) 50~150(2-6″)
JGD-A(1) JGD-A(2) JGD-A(3)
工作压力MPa( kgf/cm 2 ) 1.0(10) 1.6(16) 2.5(25)
爆破压力MPa( kgf/cm 2 ) 2.0(20) 3.0(30) 4.5(45)
真空度KPa(mm/Hg) 40(300) 53.3(400) 86.7(650)
适用温度℃ -15~115特殊可达-30~250
适用介质 空气、压缩空气、水、海水、热水、油、酸、碱等化学物质

公称通径 DN 长度L  法兰厚度b  螺栓数  螺栓孔 螺栓孔中心  轴向位移mm 横向位移  偏转角度
直径
mm 英寸 mm mm n mm 圆直径mm 伸长 压缩 mm (a 1 +a 2 )
50 2 165 18 4 17.5 125 30 50 45 35°
80 3 175 20 8 17.5 160 35 50 45 35°
100 4 225 22 8 17.5 180 35 50 40 35°
125 5 230 24 8 17.5 210 35 50 40 35°
150 6 325 24 8 22 240 35 50 40 35°
200 8 325 24 8 22 295 35 50 40 35°
250 10 325 28 12 22 350 35 60 35 30°
300 12 325 28 12 22 400 35 60 35 30°
