一.产品概述
调节挡板风门是火力发电厂锅炉机组烟、风道系统中的重要设备之一，它用于烟、风道系统中调节介质流量，在挡板转动90°行程内的不同开启位置通过不同的介质流量以达到调节流量的目的。在锅炉烟、风系统中作调节一、二次风比例及磨煤机热风温度。一般布置在磨煤机入口前冷热一次风道中，也可用于带微量灰粒的烟道中调节烟气流量，如再循环烟气管路等。

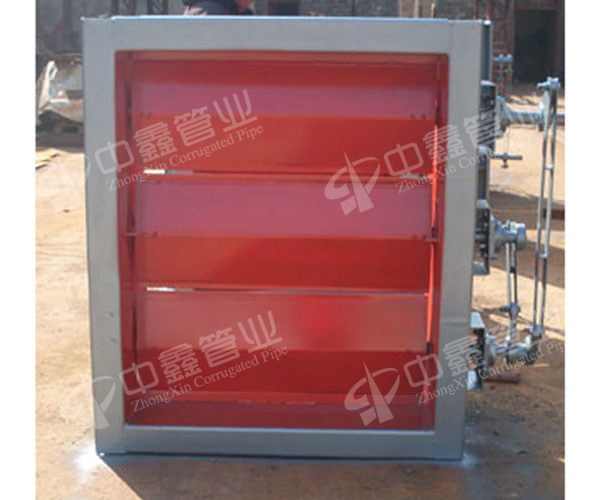

百叶窗式调节挡板风门引进国外技术生产，适用于冷热风道，当挡板在90℃行程内开度变化时，通过管路中的工质流量和压头也相应呈线性改变，风门的线性调节特性优良，运行稳定可靠。
二.性能特点
1.调节风门挡板叶片在90°角行程范围内转动，全行程启闭时间通常≤50S（也可根据用户要求选定）。
2.调节风门结构为百叶窗挡板式结构，外部设计有连杆机构，使数个叶片同时开启或关闭。
3.挡板叶片采用机翼形结构，刚性好，强度高，阻力小。
4.数个挡板叶片转动呈“八”形相对方向开启或关闭，开度和流量呈线性调节。
5.调节风门的驱动方式通常为电动驱动方式。阀门电动装置与风门的安装形式分为：直联式、曲柄支座（就地或远方）二种安装方式。
6.阀门电动装置通常选用机电一体化产品，带4-20mA模拟量输入、输出迅号，并具有力矩保护和限位开关，可就地或远方控制操作，电动装置还具有手、电动切换功能以备安装调试、检修时使用。
7.调节风门与管道的连接方式：法兰、螺栓连接；法兰焊连接或管道直接插入式焊接三种连接方式。
三.技术参数
1.产品型号：TG-W×H×L；
2.适用介质：冷、热风、烟气或含粉乏气；
3.设计耐温：≤400℃；
4.设计承压能力：0.35MPa;
5.调节性能：开度和流量呈线性调节；
6.驱动方式：通常为电动执行机构；
7.电源和控制要求：可由用户选定。
四.供货范围
包括风门本体、电动执行机构和其它附件。
五.订货须知
1.提供管道截面尺寸及管道的安装位置（水平管道或立式管道）。
2.启闭时间：≤60s（可由用户选定）。
3.流通介质、最高工作压力、最高工作温度。
4.连接方式：法兰螺栓连接或法兰平面对焊连接。
5.操作要求：电动或手动。
6.风门在管道中的用途及位置。
7.订货前供方提供安装总图给需方确认。
