  小拉杆 横向型波纹补偿器(HXL)由两段波纹管，中间接管及带有限位螺母的小拉杆等零件组成。小拉杆不能承受内压推力。 |

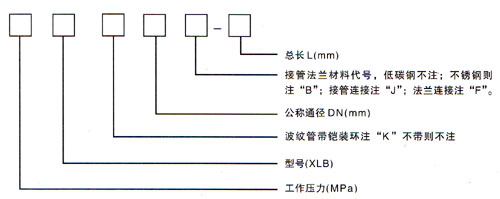

| 型号示例： |
|
|
| 举例：0.6XLB500FB-1500 |
| 表示公称通径为500mm,工作压力为0.6Mpa，长度为1500mm，不锈钢法兰连接的小拉杆横向波纹补偿器。 |
| |
| 使用说明： |
| |
| 小拉杆横向型波纹补偿器除可以补偿弯曲管道的横向位移和角位移，同时也可以补偿轴向位移。样本中所列的轴向补偿量及横向补偿量（X0、Y0 ）均单独用作轴向补偿或横向补偿的最大值，此种情况应分别满足以下关系式： |
| |
|
X1≤Xo Y1≤Yo |
| |
| X1、Y1为单独用作轴向补偿或横向补偿的实际值 |
| 当补偿器同时存在轴向位移和横向位移时，两种补偿量（X1,Y1）的选取应满足下列关系式： |
|
|
| 此时，X1,Y1为同时存在轴向位移及横向位移的实际值。 |
| |

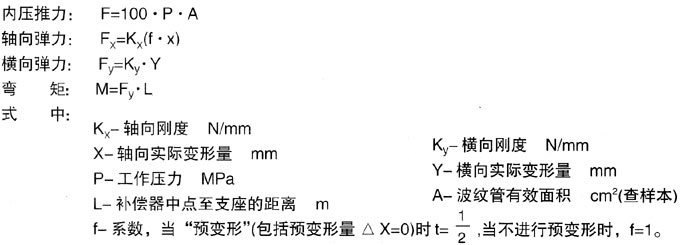

| 小拉杆横向波纹补偿器对支座作用力的计算： |
| |
 |

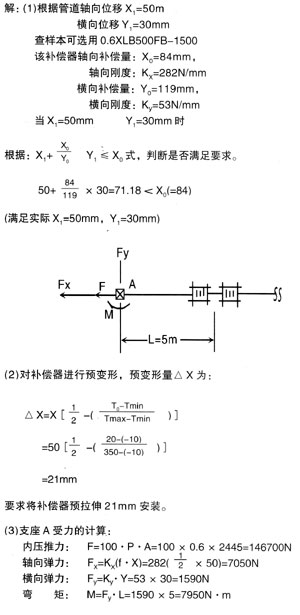

| 应用举例：（不考虑温度对补偿器及刚度的修正） |
| |
| 某碳钢管道，公称通径500mm，工作压力0.6Mpa，介质温度350摄氏度，环境最低温度-100摄氏度，补偿器安装温度20摄氏度，根据管道布局需安 装一小拉杆横向型波纹补偿器，用以补偿50mm的轴向位移及30mm的横向位移，已知L=50，补偿器疲劳破次数按15000次考虑，试计算支座A的受力。 |
 | |
